[영상 처리] 화소 점 처리 - 디지털 영상의 논리연산 (AND, OR, XOR, NOT)

논리 연산 - AND 연산

AND 연산은 원하는 비트를 선택적으로 0으로 만들 수 있는 연산입니다.

다른 말로 마스크(Mask) 연산이라고도 합니다.

​

영상의 특정 화소 비트에서 0으로 구성된 이진 데이터와 AND 연산을 수행합니다.

​

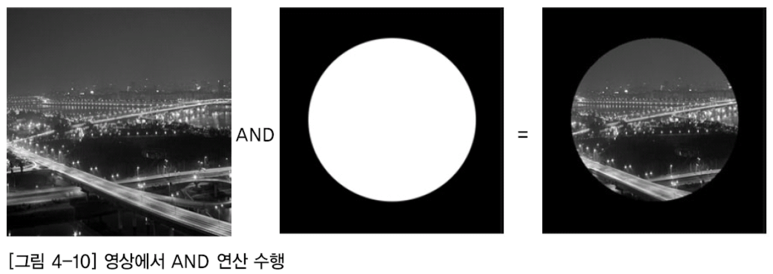

아래와 같이 보통 이미지와 가운데가 뻥 뚫린 것 같은 이진 데이터 영상이 있습니다.

이진 데이터 영상의 흰색 부분은 값이 1111이므로 연산한 값이 그대로 출력됩니다.

하지만, 검은색 부분의 값은 0000이기 때분에 해당 자리는 검은색으로(0000) 출력됩니다.

(저렇게 생긴 마스크를 영상에 씌운다해서 마스크 연산인가 봅니...)

논리 연산 - OR 연산

OR 연산은 특정 비트를 선택적으로 1로 만들 수 있는 연산입니다.

다른 말로 선택적-세트(Selective-set) 연산이라고도 합니다.

​

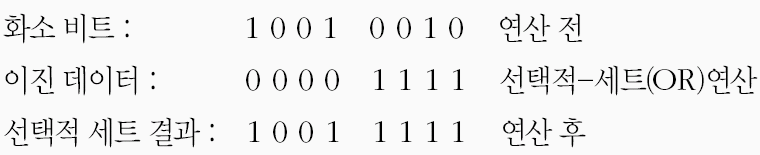

화소의 특정 비트를 1로 만들려고 원하는 비트 위치가 1로 구성된 이진 데이터와 OR연산을 수행합니다.

​

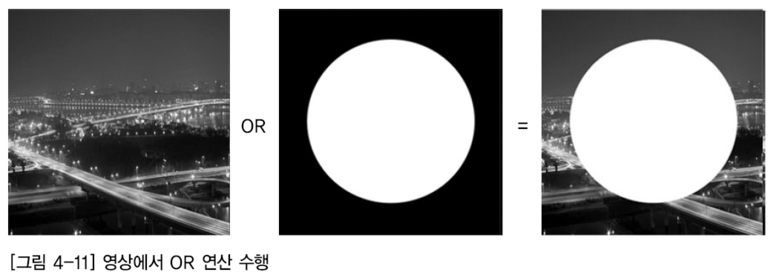

마찬가지로, 아래와 같이 보통 이미지와 가운데가 뻥 뚫린 것 같은 이진 데이터 영상이 있습니다.

이진 데이터 영상의 흰색 부분은 값이 1111이므로 흰색이(1111) 출력됩니다.

하지만, 검은색 부분의 값은 0000이기 때문에 연산한 값이 그대로 출력됩니다.

논리 연산 - XOR 연산

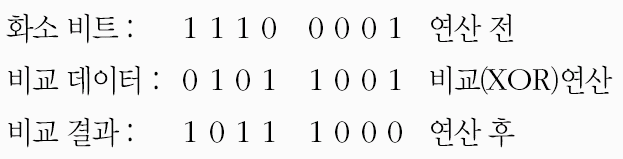

XOR 연산은 입력이 서로 다르면 1로 출력하는 연산입니다. 같은 비트에선 0을 출력합니다.

다른 말로 비교(Compare) 연산이라고도 합니다.

​

영상의 특정 화소 비트에서 1으로 구성된 이진 데이터와 XOR 연산을 수행합니다.

​

아래는 영상에 XOR연산을 수행한 결과입니다.

논리 연산 - XOR 연산

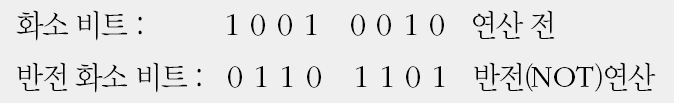

NOT 연산은 화소 비트를 반전시킵니다.

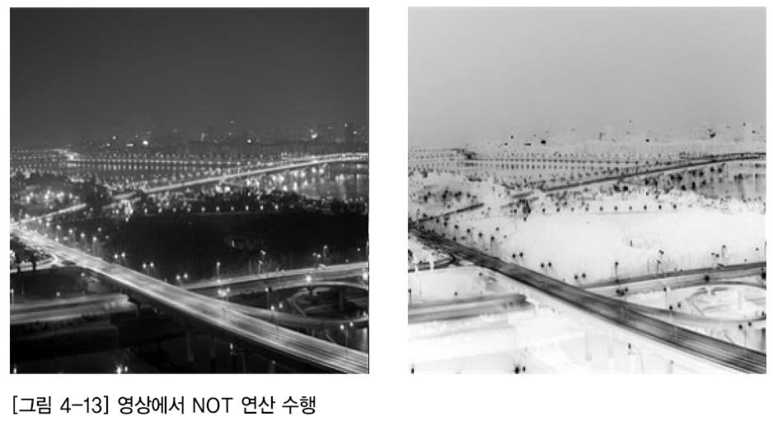

아래와 같이 영상의 검은색은 흰색으로, 흰색은 검은색으로 반전됩니다.

​
